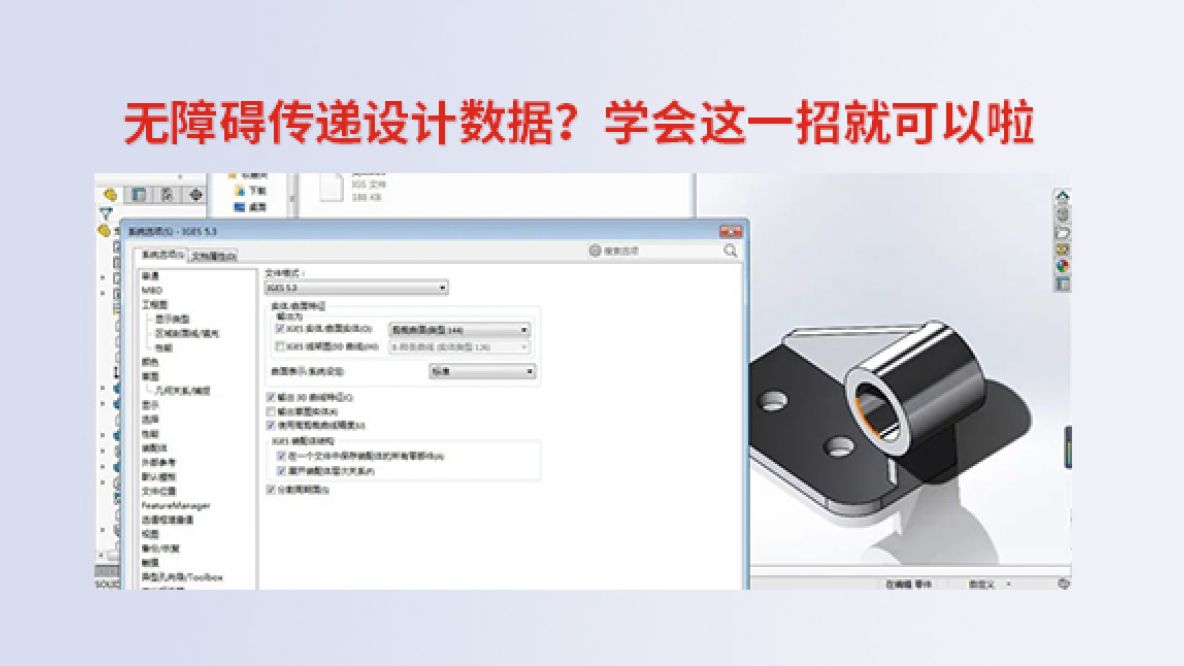

常见的“中心格式”有:IGES、STEPIGES支撑输出为“IGES 实体/曲面实体”、“IGES 线架图(3D 曲线)”两种方式,一同供应输出 3D 曲线特征、输出草图实体、运用高取舍曲线精度、切割周期面等选项控制输出精度,关于装配体输出支撑在单一文件中保存装配体的全部零部件、打开装配体层次关系两种设置。
STEP有 AP203、AP214两种类型,AP203不包括颜色信息,STEP AP214 包括实体、面及曲线颜色等信息。STEP支撑输出为“实体/曲面几何”、“线框”两种方式,一同供应设定 STEP 装备数据、输出头/边线特色、切割周期面、输出 3D 曲线特征等选项控制输出精度。
如果是SOLIDWORKS高版本向低版本传递数据,主张运用Parasolid(*.X_T)格式。
